검출기 홀더
워크 형상에 맞춰 측정 방향을 바꾸는 구조

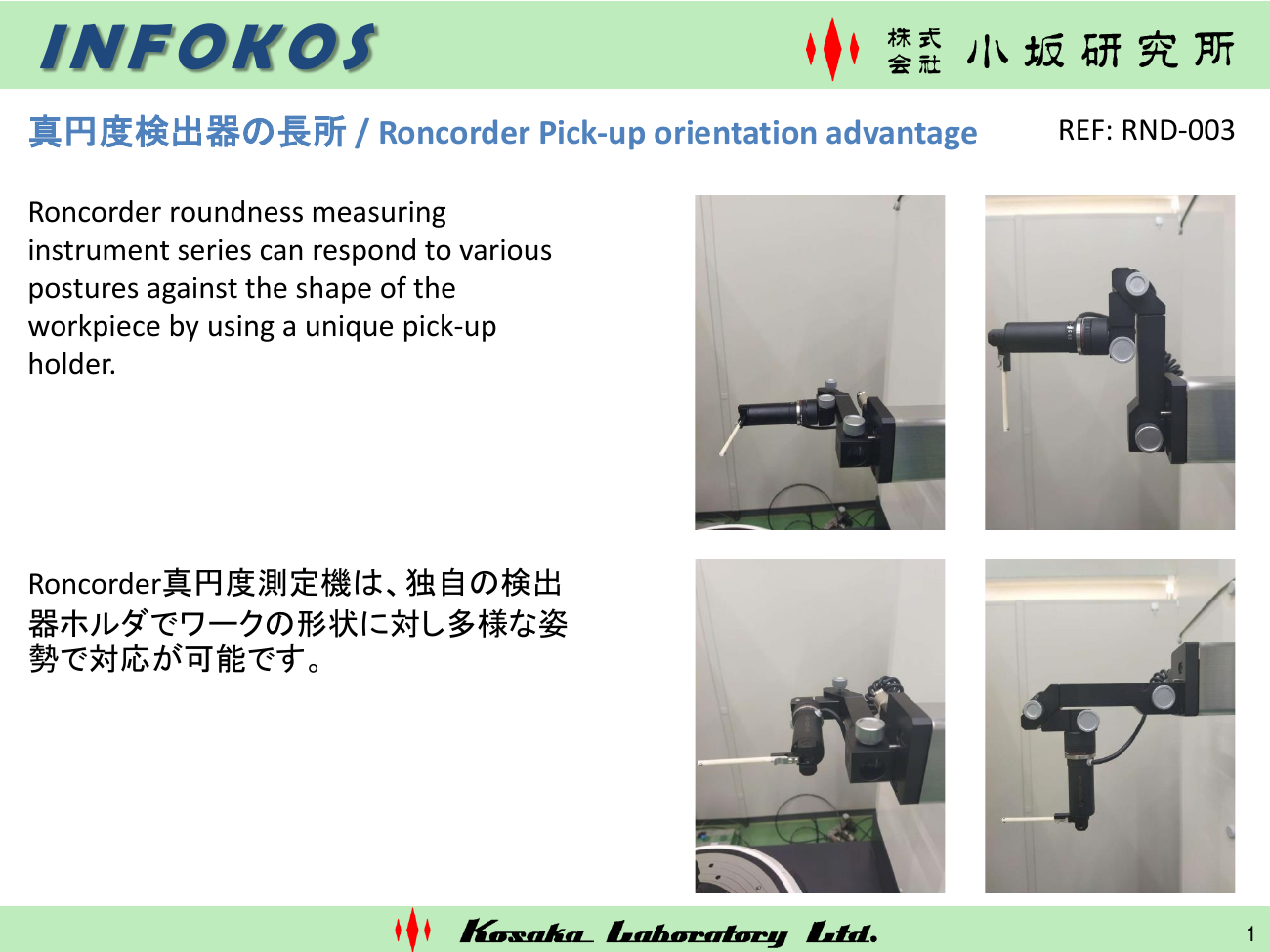

Kosaka Laboratory Ltd.의 Roncorder 진원도 측정기는 독자적인 검출기 홀더를 이용해 워크 형상에 따라 여러 측정 자세를 구성할 수 있습니다.
외경·내경 측정뿐 아니라 측정 높이, 깊은 홀, 간섭이 있는 위치 등에서 검출기의 방향과 홀더 자세를 조정해 접근 범위를 넓힐 수 있습니다.
반전 자세검출기 홀더를 뒤집어 구성해 표준 자세와 다른 방향에서 워크에 접근할 수 있습니다.
깊은 홀 자세불필요하게 긴 스타일러스 암 사용을 줄이면서 깊은 내부 위치에 접근하는 구성을 검토할 수 있습니다.
측정 범위 활용워크 형상에 맞는 자세를 선택하면 장비의 이동 범위와 측정 공간을 보다 유연하게 활용할 수 있습니다.
반전 자세
표준 자세에서 접근하기 어려운 외경 위치

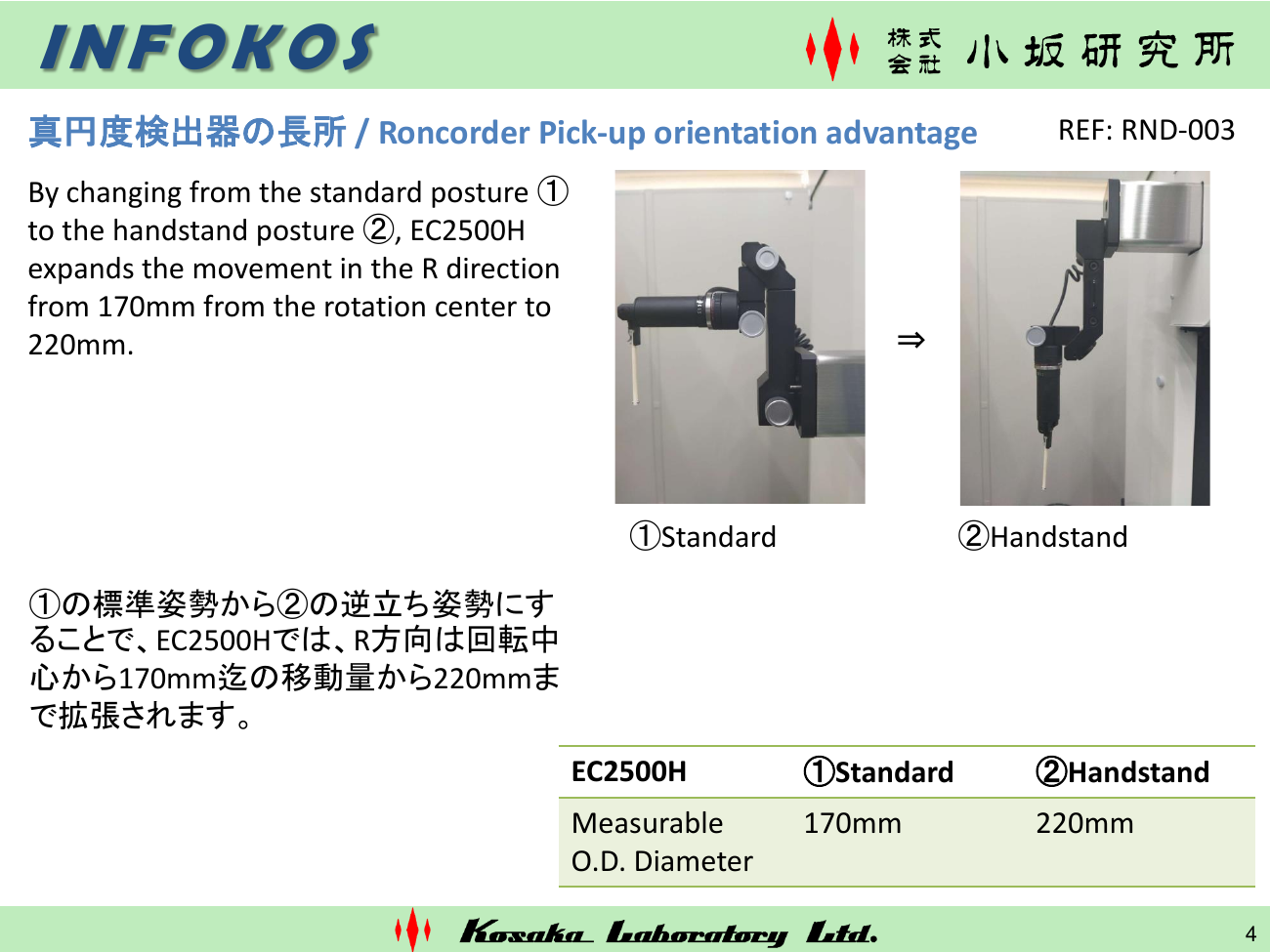

검출기 홀더를 표준 자세에서 반전 자세로 변경하면 워크의 외경 위치와 간섭 조건에 따라 측정 가능한 범위를 넓힐 수 있습니다.
실제 적용 범위는 장비 모델, 워크 크기, 측정 높이와 스타일러스 구성에 따라 달라지므로 측정 전 조건 확인이 필요합니다.
깊은 홀 측정
스타일러스 암 길이와 측정 자세를 함께 검토

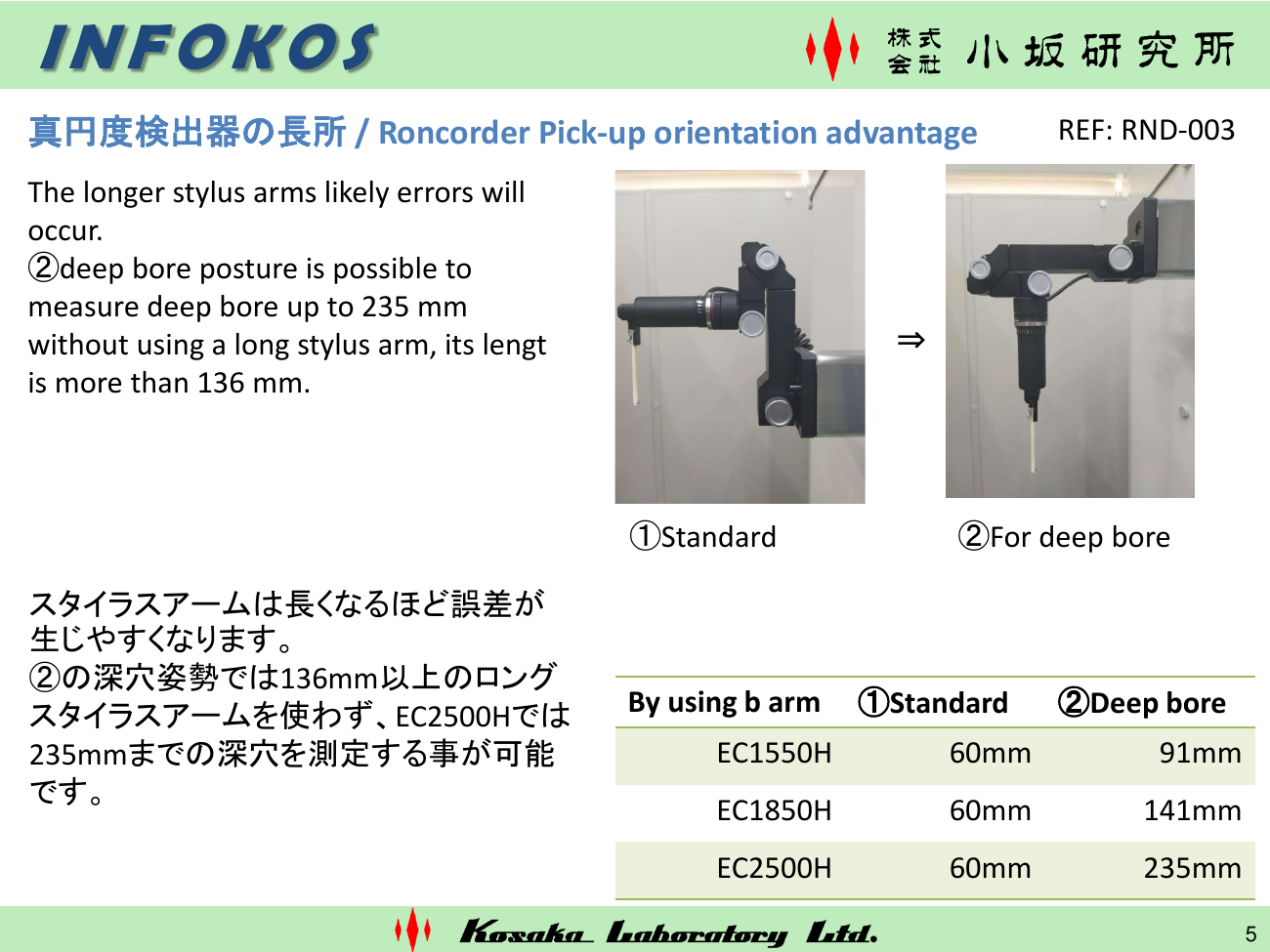

깊은 홀을 측정할 때 단순히 스타일러스 암을 길게 하는 것보다 검출기 자세를 바꾸는 편이 유리한 경우가 있습니다. 스타일러스 암이 길어질수록 측정 조건에 민감해질 수 있기 때문에, 가능한 범위에서는 검출기 자세와 홀더 구성을 먼저 검토합니다.
APPLICATION
측정 자세는 하나가 아닙니다.

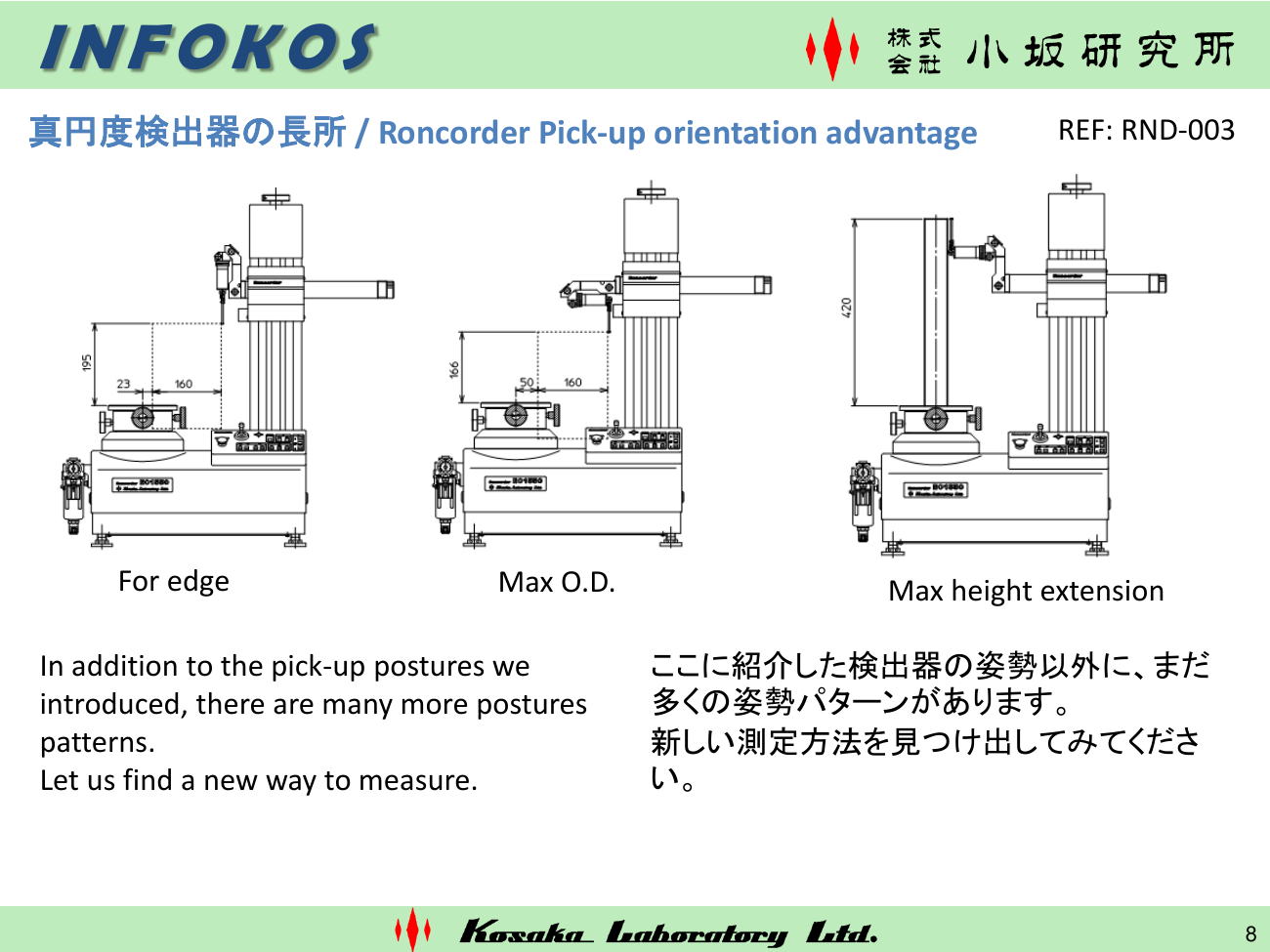

표준, 반전, 깊은 홀, 내경 접근 등 워크 형상에 따라 다양한 자세를 구성할 수 있습니다. 실제 측정에서는 워크의 직경·높이·내경 깊이·간섭 위치와 필요한 측정 항목을 함께 검토해 가장 안정적인 자세를 선택합니다.
측정 예시
외경·내경·높이 조건에 따른 자세 선택
Roncorder의 검출기 홀더는 워크의 크기와 측정 위치에 맞춰 다양한 방향으로 사용할 수 있습니다. 장비의 기본 측정 범위만 보는 것보다, 홀더와 검출기 자세까지 함께 검토하는 것이 실제 측정 가능성을 판단하는 데 중요합니다.
